燃料電池ミニ機関車(3.5インチ・5インチ)
皆様に「燃料電池」の優秀性を身近に味わって頂くために、この度3.5インチゲージの
「燃料電池電気機関車」を試作しました。
3.5インチゲージは人が乗って運転できる最小スケールです。
当社では「燃料電池」のパワーを皆様に肌で感じていただく為に、あえて3.5インチゲージ
を選択いたしました。
(同タイプで5インチゲージもあります)
教育機関向けにキットもあります。
学校・公共研究機関・自治体・科学館・博物館限定
|
![](n_image121.jpg) |
|
5インチ機関車もあります |
|
![3.5インチ燃料電池機関車](fcloc31.5-1.jpg) |
3.5インチゲージ
機関車部 |
![12V-12W燃料電池](fcloc31.5-2.jpg) |
搭載燃料電池
(左の写真は旧型燃料電池)
仕様
燃料電池本体
DC12V-12W
全長 160mm 径 70mm 重量 900g
水素ガス必要供給圧力 0.7kgf/cm2
水素吸蔵合金ボンベ
容量 60 ノルマル リットル
圧力 5kgf/cm2
水素ガス用圧力レギュレータ
0.2−2kgf/cm2 |
![](h-12fc[2].jpg) |
新型燃料電池仕様
燃料電池型式...................................PEM
セル数....................................................11
定格出力...........................................12W
発電能力...............................6.6V/1.8A
掃気バルブ電圧.................................6V
ブロワー電圧.........................................5V
使用燃料................................水素と空気
使用環境................................5 〜 40°C
スタック温度(最高).....................55°C
水素純度......................99.999%乾燥状態
水素圧力................................2.9-4 PSI
加湿....................................自動湿度調整
冷却方式..........冷却ファンによる空冷
総重量...................................225グラム
寸法...................76mm x 56mm x 47mm
低格出力時の水素消費......180 ml/min
起動時間....................................即時起動
スタック効率性...........フルパワーで45%
|
![燃料電池ミニ機関車構成部品](fcloc31.5-3.jpg) |
主要構成部品
モータ:24V 15W
3600rpm/min (12〜24V可)
コントローラ:12〜24V対応
|
![燃料電池ミニ機関車台車部構成パーツ](fcloc31.5-5.jpg) |
台車下部パーツ ギヤ式全輪駆動 |
![燃料電池ミニ機関車 台車下部 ギヤ式全軸駆動](fcloc31.5-6.jpg) |
台車下部 ギヤ式全輪駆動 |
![燃料電池ミニ機関車参考モデルボディ](fcloc31.5-7.jpg) |
ボディは参考モデルです。
(ボディは付属いたしておりません) |

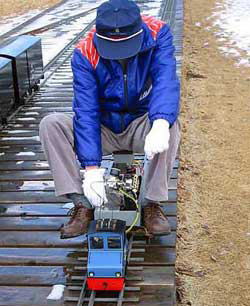

![走行実験風景 燃料電池ミニ機関車と運転台車](fcloc31.5-8.jpg)
|
運転台車 5インチ
燃料電池は運転台車に搭載
(ボディ形状を変更により機関車に搭載可能)
写真のレールは3.5インチ・5インチ共用レール
水素吸蔵合金ボンベ60NL 1本で
約4〜8時間走行(目安)
(走行条件によって変化します)
牽引力 約100kg
*外観や仕様は製品改良のため予告なく変更する場合がありますのでご了承下さい。
(こんな小さな機関車が大人を乗せて走ります!) |
![燃料電池ミニ機関車テスト走行動画1](fc-31.5loc-1.jpg)
|
燃料電池ミニ機関車
テスト走行動画1 |
![燃料電池ミニ機関車テスト走行動画2](fc-31.5loc-2.jpg) |
燃料電池ミニ機関車
テスト走行動画2 |
|
